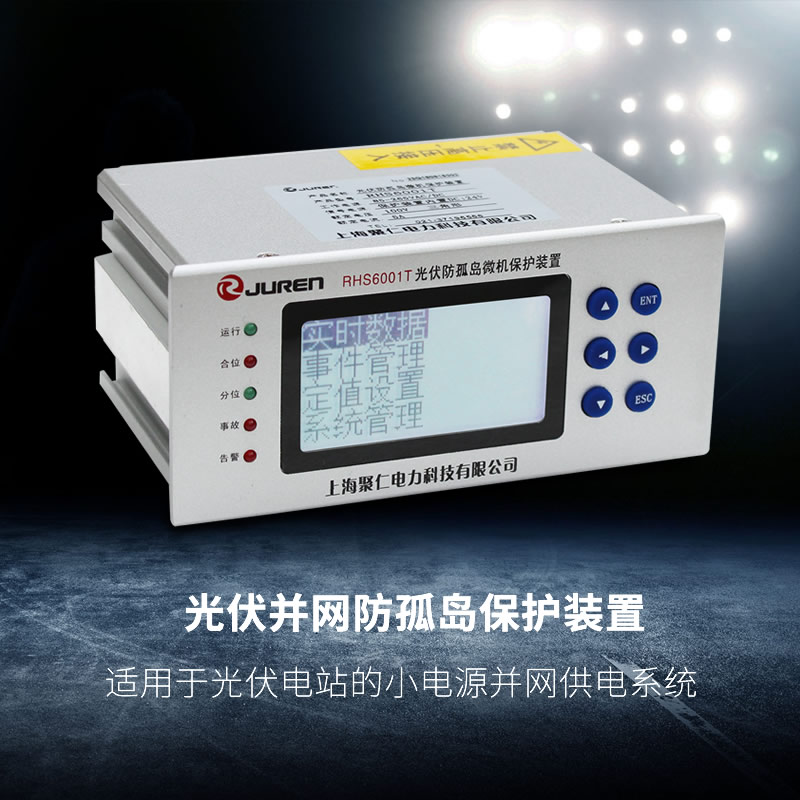

高压防孤岛保护装置
日期：2021.07.26 浏览：3680次
保护功能
●限时速断。
●过流Ⅰ(速断)方向保护。
●零序电流保护。

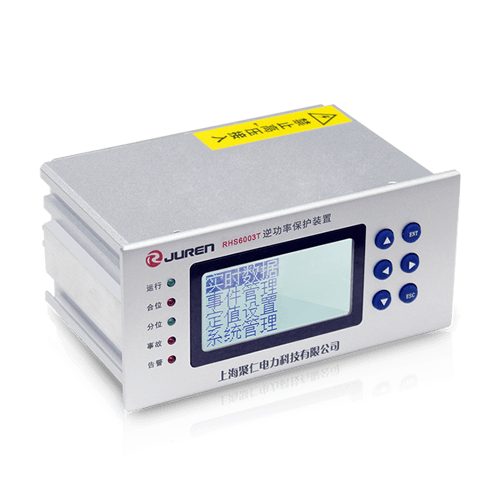

●逆功率保护。
●过流Ⅱ(限时电流速断)方向保护。

简要概述

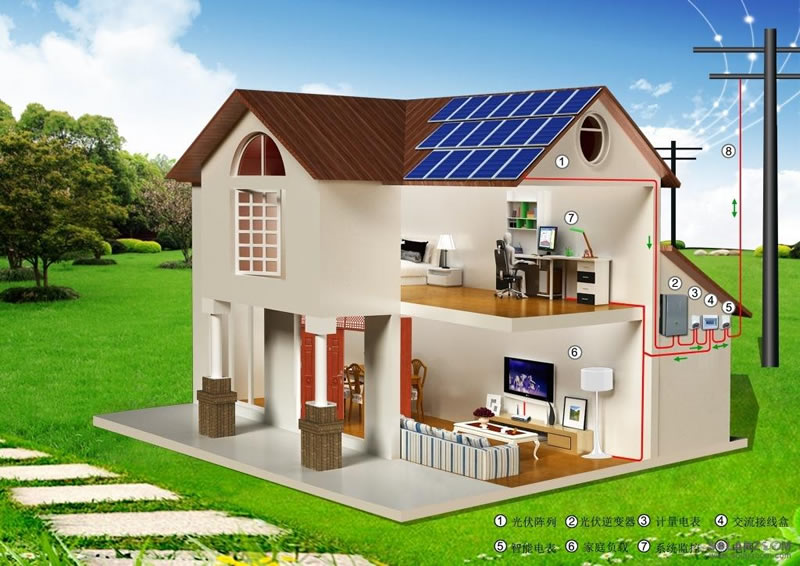

主要适用于10KV光伏电站的并网供电系统，高压防孤岛保护装置一般检测的是故障为电压高，电压低、频率高、频率低。在发生孤岛现象时，可以快速切除并网点。集成分布式电源并网所需的开关设备、保护、测控、通信等功能，满足分布式电源接入的孤岛检测、自动安全并网、保护及安全隔离等要求。尤其对于小型分布式光伏来讲，使用的越来越多，用来防止电网出现孤岛效应。主要配置的功能有：过电压跳闸 (可选择投退)、低电压跳闸 (可选择投退)、有压自动合闸(可选择投退)、过频率跳闸(可选择投退)、低频率跳闸(可选择投退)、瞬时逆功率判别跳闸(可选择投退)防孤岛保护判别(可选择投退)、测量和控制功能：U、I、P、Q，cosΦ，F（需要有测量电流和电压输入）、可选择的自动恢复合闸等功能。

主要特点
●所有保护动作后，自动有压合闸仍可动作一次，若动作一次后20S 内保护再次动作，则永远闭锁自动有压合闸，直到手合、遥合命令发出后再次开放自动有压合闸。
●具有自动有压合闸。
●高压防孤岛保护装置传输速度可达1Mbps。
●保护功能和通信功能分别由独立的和ARM来实现，网络的状况不影响测控保护的正常运行。良好的界面、汉字显示、中文报告显示。
●AC插件包括电源和模拟量采集。
●可选择的自动恢复合闸功能。
●小型化设计，体积小，重量轻，外形美观，安装方便。

技术参数
●交流量精度：≤±0.2%。
●传输方式：异步。
●额定交流电流：或1A(订货注明)。
●交流电流回路：<1VA/相 (IN =)。
●交流电压：400V 或100V (订货注明)。
