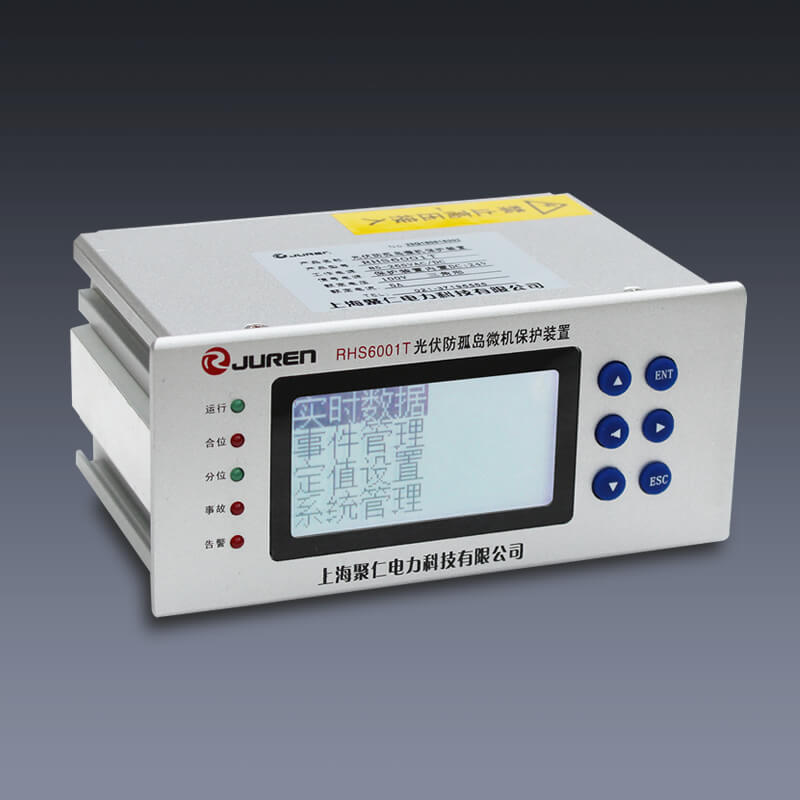

  • 光伏防孤岛保护装置
  • 所属类别:光伏二次设备
  • 适用范围

    0.4KV电压等级分布式发电

    工作电源

    85V~265V(AC/DC)

    保护功能

    被动孤岛检测、过流、过负荷、过电压、低电压等

    通讯功能

    RS485总线

    正常功耗

    <5W

    额定频率

    50Hz

    我要询价留言

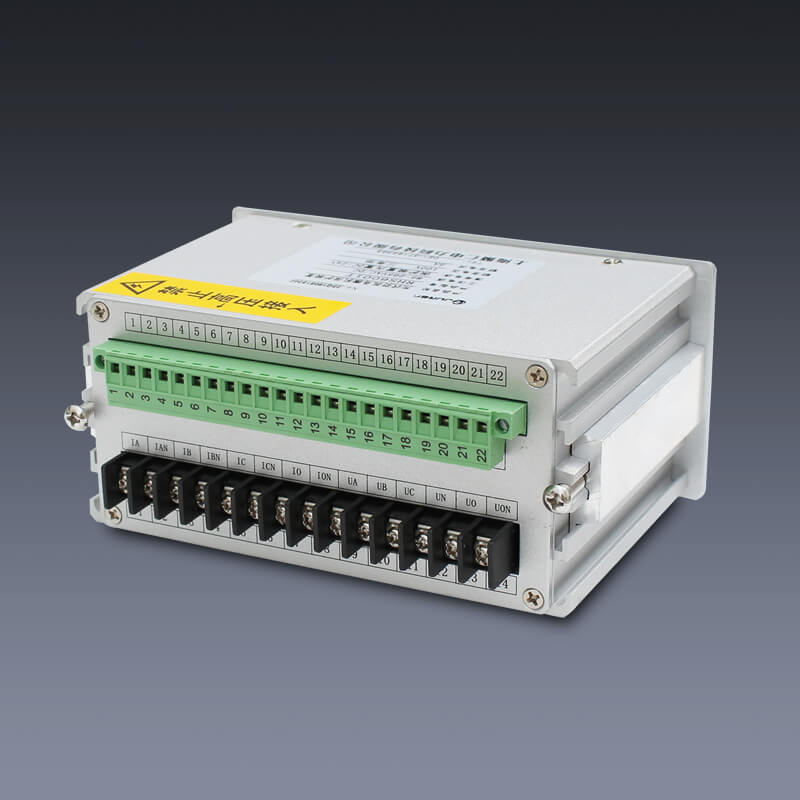

  • 光伏防孤岛保护装置

    光伏孤岛保护装置概述

    光伏防孤岛保护装置主要适用于光伏电站的小电源并网供电系统。防孤岛保护装置主要针对光伏电站中由于电压或频率等异常引起的孤岛现象,而提前预知现象的发生,并快速切换并网点,使得光伏电站和电网快速脱离。

    RHS6001T光伏防孤岛保护装置(并网控制装置)主要适用于0.4KV电压等级的分布式发电,其功能设定依据国家发布的分布式电源并网相关标准规范,集成了保护、测控、通信等功能,满足分布式电源接入的孤岛检测、自动安全并网、保护及安全隔离等要求。

    序号 功能说明
    01 过流I(速断)方向保护
    02 过流II(限时电流速断)方向保护
    03 过流III(定时限过流)方向保护
    04 过负荷保护
    05 零序电流保护
    06 过电压保护
    07 低电压保护
    08 自动有压合闸
    09 被动孤岛检测
    10 系统失电保护
    11 非电量保护
    12 过频I段保护
    13 过频II段保护
    14 低频保护
    15 逆功率保护
    16 TV断线保护
    17 谐波保护
    18 正序分量闭锁保护
    工作电源
    电压范围 AC/DC:85~265V
    正常功耗 <5W
    额定频率 50Hz
    交流电流回路
    额定电流 5A(额定电流为1A时必须订货时说明电流要求即可)
    功率消耗 <0.5VA/相(In=1A), <1VA/相(In=5A)
    过载能力 2倍额定电流(连续工作),10倍额定电流(允许10s),20倍额定电流(允许1s)
    交流电压回路
    额定电压 100V或400V(订货时说明电压要求即可)
    功率消耗 <0.5VA/相(额定电压下)
    过载能力 1.2倍额定电压,连续工作
    遥测量计量等级
    电流 0.5级
    电压 0.5级
    环境条件
    正常温度 -10℃~55℃
    极限温度 -30℃~70℃
    存储温度 -40℃~85℃
    相对湿度 ≤95%,不凝露
    大气压力 80~110kPa

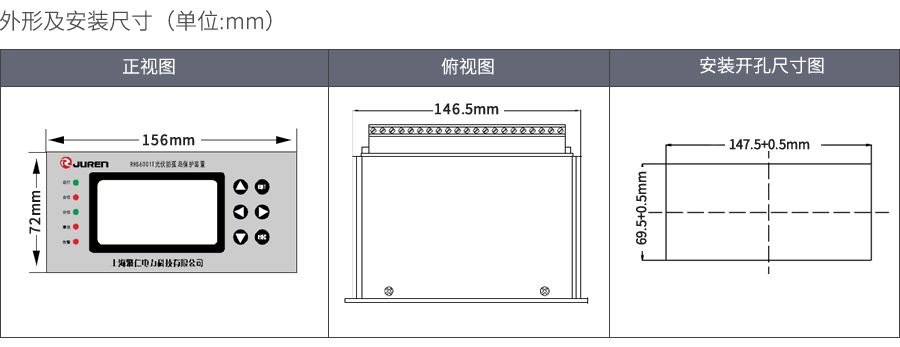

    RHS6001T光伏防孤岛保护装置外形及安装尺寸
