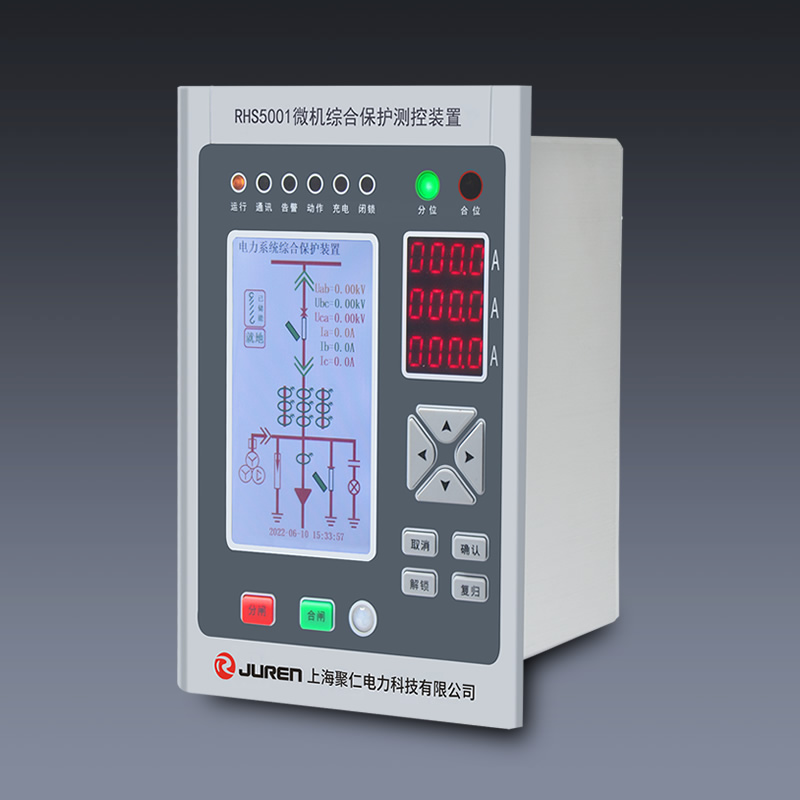

RHS5001微机综合保护测控装置

交流电压

100V或220V

交流电流

5A或1A

工作频率

50Hz/60Hz

测量精度

电流、电压<0.5%

动作时间

≤40ms（1.5倍定值）

通讯接口

RS485（可选配以太网口）

RHS5001微机综合保护测控装置概述

RHS5001 保护装置主要是针对环网柜、综自柜系统应用而开发的配网自动化终端。是一种可适用于变电站、开关站、配电站的10KV(6KV)系统的进线、馈线、厂站使用的断路器、变压器等一次设备提供完善保护功能的保护装置。它还具测量、遥控、遥信等监控以及温湿度测量控制功能。

RHS5001微机综合保护测控装置主要特点

●12路智能开关量输入
开入显示名称可编程，并提供用户功能定义，方便现场灵活接线。

●独立开出回路
配备10路的独立开出回路。

●800×480高分辨率彩色大液晶
能显示一次系统图，显示界面清晰、丰富，多层菜单显示，人机界面友好。

●具备故障录波功能
可将所录波形在液晶上显示，方便用户分析故障原因，最多可记录50 条录波数据。

●带3个数码管
可显示电流值，为用户节约一块电流表，如无测量CT则转换显示保护电流值。

●可配备两个温湿度传感器
可监测柜内两个不同位置的温湿度，并控制加热器工作，标准只配置一路。

●配备一个红外传感器
监测到人体时装置自动点亮液晶。

●可选配两路以太网
一主一备使用。

●配备大容量的非易失存储器
保证记录100次历史事件记录，100条开入变位，50条操作事件，记录内容详细，掉电不丢失数据。

●具备完善的动静态自检功能
在线监视装置各部分工作状况，保证了装置的工作可靠性。

●RS-485通讯总线接口
向用户提供开放的通讯协议，方便实现SCADA 功能。

●保护配置灵活齐全
各种保护功能均可以通过控制字自由投退。

●完善的测控功能
可以测量电压、电流、有功功率、无功功率、视在功率、功率因数等电气参数。

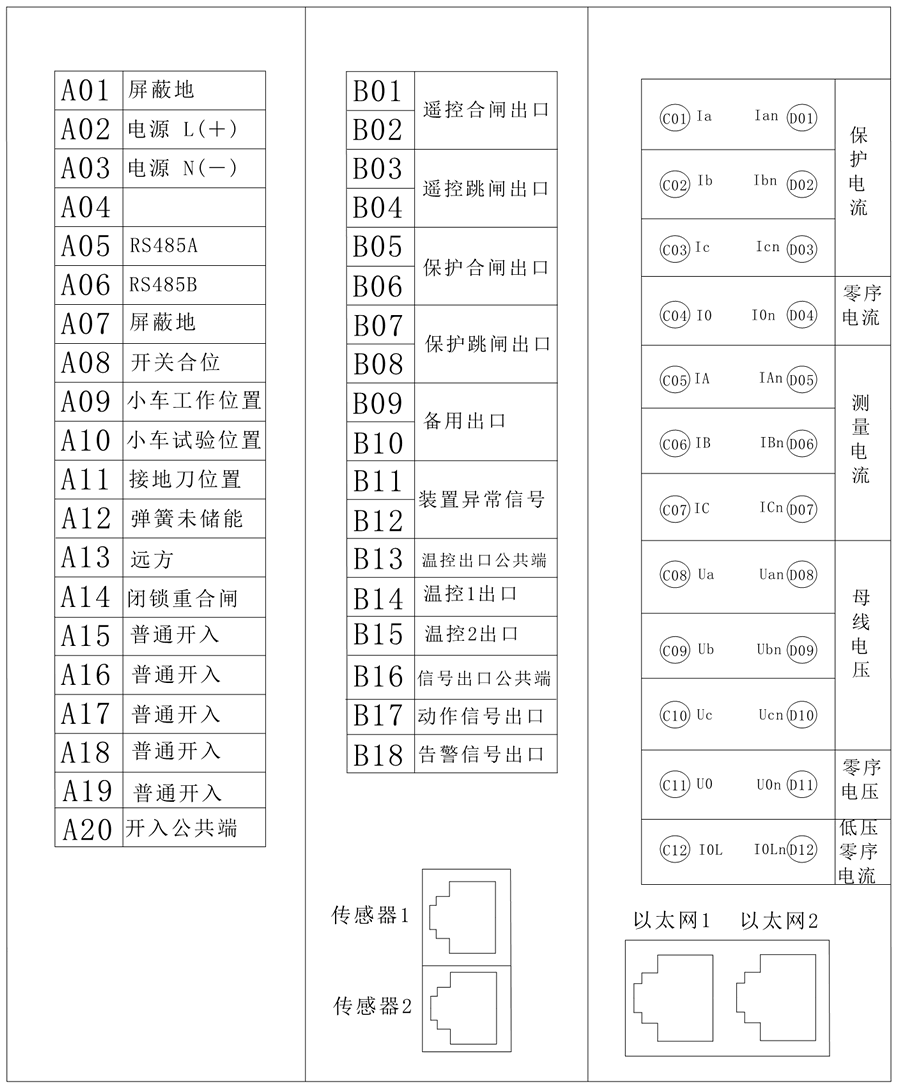

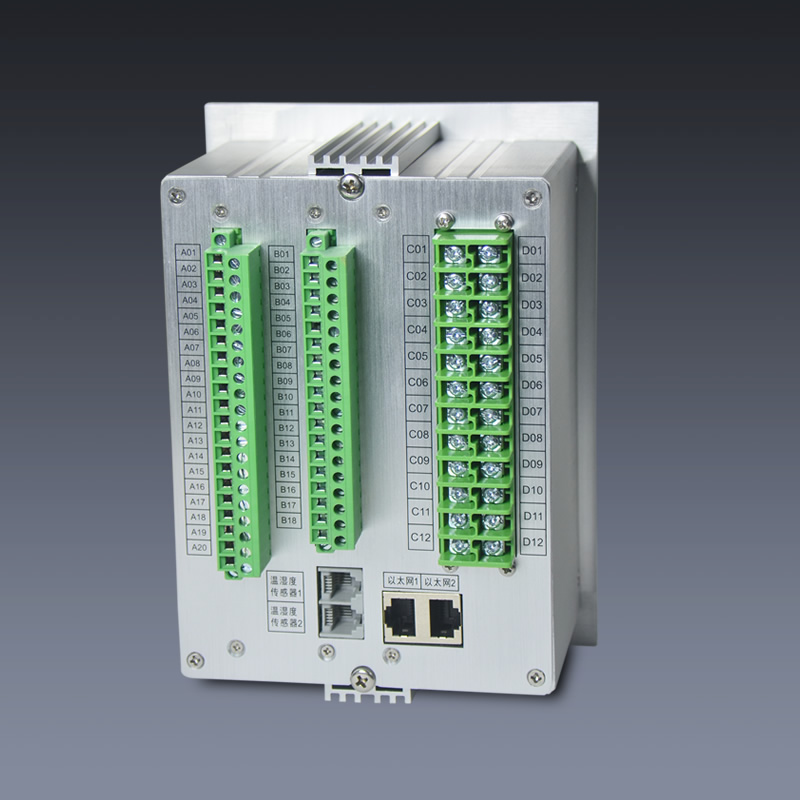

RHS5001微机综合保护测控装置端子背部图说明

RHS5001微机综合保护测控装置主要功能配置
