  • JS-11G11时间继电器
  • 文章类别:JS-11G型时间继电器
  • 文章概述
  • 产品型号:JS-11G11时间继电器
    延时触点:3常开2常闭
    额定电压:110V、220V(AC/DC)
    安装方式:导轨安装

  • 产品分类

    询价留言

    概述
    JS-11G11采用石英晶体振荡器和大规模CMOS集成电路,其延时精度远高于电磁型时间继电器和RC型时间继电器,为电力系统继电器保护缩短主保护和后备保护时间极差提供保证,且整定范围更大,极差更小,直观方便,从0.02秒到999小时范围内都可以任意选择,均能保证精度,无须校验。主要用于各种保护和自动控制线路中,使被控制元件的动作得到可靠的延时。JS-11G11采用静态集成电路具有整定范围更大、级差小、触点容量大、整定直观方便等优点。

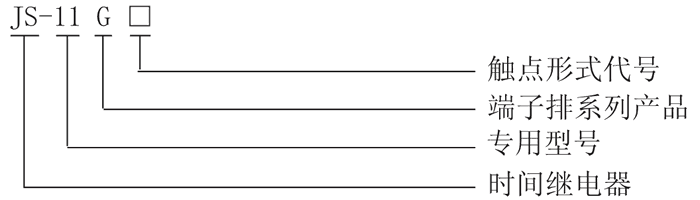

    型号及含义
    JS-11G11型号及其含义
    JS-11G11主要特点
    ●延时型时间继电器动作后,利用触点自保持,继电器触点无抖动,抗干扰能力强。
    ●JS-11G11采用拨码整定,具有整定方便、级差小、整定范围宽等特点。
    ●延时范围广,有0.02秒~999分或0.02秒~999小时可选。
    ●采用集成电路和进口元器件,稳定性和可靠性更高。
    ●采用导轨安装,对比老式的凸出式结构和插拔结构其安装更方便。
    原理图

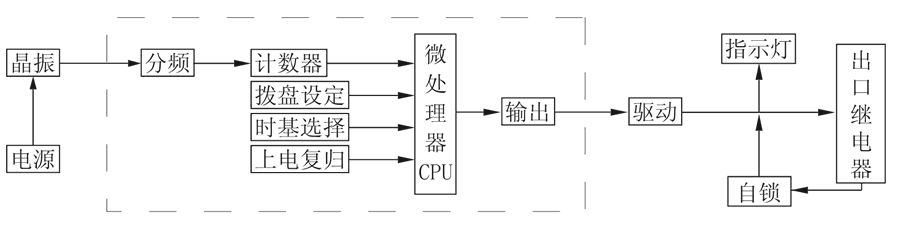

    JS-11G11时间继电器采用CMOS集成电路。上电瞬间,晶振起振,CPU复位,从零开始正向计数,同时读取拨盘的设定值的时基常数;当计数值与设定值相同时,输出高电平,驱动三极管,出口继电器动作,且利用触点自保持,以保证不发生抖动;当电源消失,出口继电器则返回。原理如下图所示:

    JS-11G11工作原理图

    接线图
    JS-11G11内部接线图
    JS-11G11技术参数
    额定参数
    直流额定电压 24V、110V、220V可选
    交流额定电压 110V、220V可选
    直流动作电压 ≤70%额定电压
    交流动作电压 ≤75%额定电压
    延时范围 0.02秒~999分或0.02秒~999小时可选
    延时整定值 整定值≤100S(误差<+0.1S),整定值>100S(误差<±0.1S)
    返回时间 ≤20mS
    功耗 ≤5W
    安装方式及接线
    安装结构 导轨安装
    接线方式 端子排接线
    绝缘性能
    绝缘电阻 继电器外壳与外露带电端子之间用开路电压500V的兆欧表测量,绝缘电阻不小于10MΩ
    绝缘耐压 继电器外壳与外露带电端子之间能耐受2KV(有效值)50Hz试验电压,历时1分钟,无击穿或闪络现象
    环境条件
    环境温度 -15℃~55℃
    工作电压 不大于120%额定电压
    工作位置 任意
    周围磁场强度 小于0.5mT
    环境相对湿度 不大于90%
    大气压力 80~110KPa
    温度 -25℃~+70℃
    海拔高度 不大于2500 米
    JS-11G11延时范围时间整定方法

    通过拨码数字整定,该三位数字乘时基,即为整定时间,如拨码数字时间为378,时基为10毫秒,则整定的延时时间为3780毫秒,用户可根据需要自行设定JS-11G11时间继电器的延时范围时间,只需通过拔码调整数字即可,时基选择详见下表中的时基设定表。

    JS-11G11时基设定表

    主要特点

    JS-11G11阻燃壳体

    JS-11G11静态集成电路

    JS-11G11端子排接线

    JS-11G11导轨条安装

    导轨安装结构
    JS-11G11导轨安装结构外形尺寸
