    首页> 产品中心>电力继电器>跳闸回路监视继电器

    联系我们

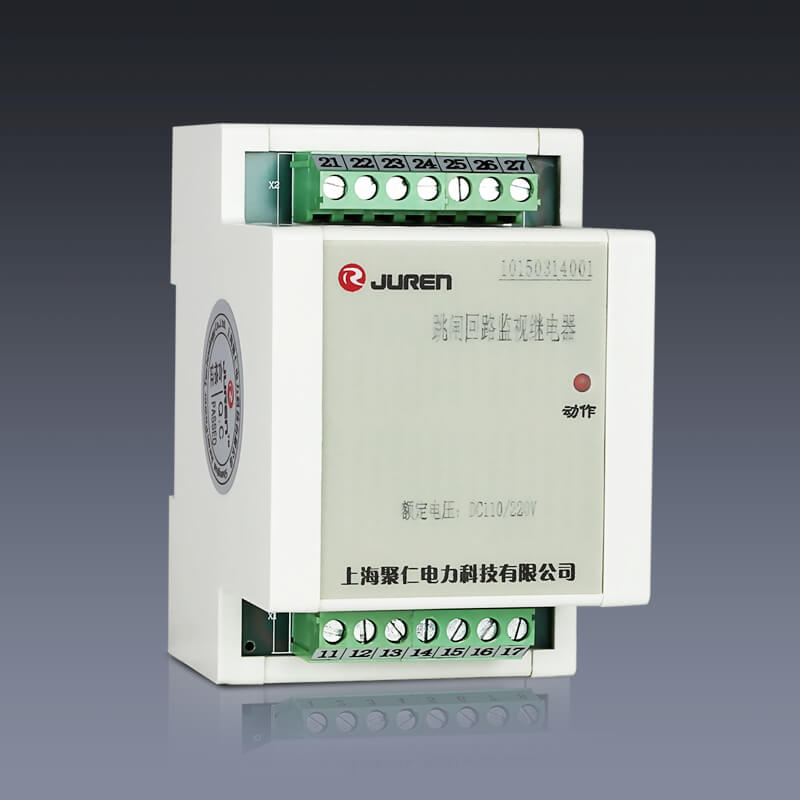

  • RDJS-D跳闸回路监视继电器
  • 所属类别：跳闸回路监视继电器

  • 主要作用

    可连续监视断路器中的跳闸回路

    触点形式

    1常闭2转换

    额定电压

    DC：110V、220V

    触点容量

    常期允许接通3A

    延时时间

    大于等于0.3S

    安装方式

    35mm导轨条安装

    我要询价留言

    选型手册下载

    • RDJS-D跳闸回路监视继电器
      跳闸回路监视继电器可连续监视断路器中的跳闸回路。并对DC电源消失、跳闸线圈及其引线发生故障、断路器辅助接点的故障、监视继电器本身的故障等产生报警。由一个电磁型辅助继电器和一个提供返回延时的RC回路组成。

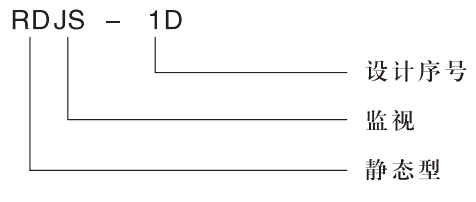

      RDJS-D跳闸回路监视继电器型号分类及含义
      RDJS-D跳闸回路监视继电器型号分类
      技术参数

      主要作用

      可连续监视断路器中的跳闸回路

      触点形式

      1常闭2转换

      额定电压

      DC：110V、220V

      触点容量

      常期允许接通3A

      延时时间

      大于等于0.3S

      安装方式

      35mm导轨条安装

      RDJS-D跳闸回路监视继电器接线图

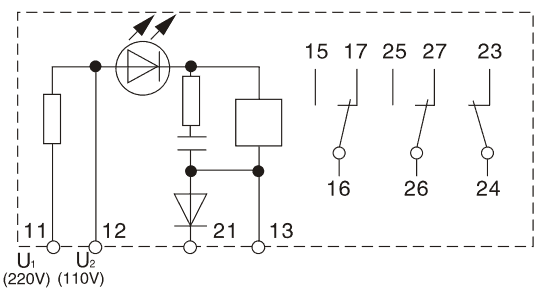

      RDJS-D跳闸回路监视继电器内部接线图
      外形尺寸图
      跳闸回路监视继电器外形尺寸图
