  • ZJ3-1C/62中间继电器
  • 文章类别:ZJ3-C型快速中间继电器
  • 文章概述
  • 产品型号:ZJ3-1C/62
    额定电压:48V、110V、220V(AC/DC)
    触点形式:6常开2常闭
    工作电流:0.25A、0.5A、1A、2A、4A

  • 产品分类

    询价留言

    概述
    ZJ3-1C/62中间继电器属于快速中间继电器,用于电力系统二次回路继电保护和自动控制线路中,作为增加保护和控制触点数量和触点容量。
    ZJ3-1C/62触点形式及额定电压
    型号 触点形式 额定工作电压 额定工作电流
    ZJ3-1C/80中间继电器 8常开 AC/DC:24V、48V、110V、220V 0.25A、0.5A、1A、2A、4A
    ZJ3-1C/44中间继电器 4常开4常闭 AC/DC:24V、48V、110V、220V 0.25A、0.5A、1A、2A、4A
    ZJ3-1C/62中间继电器 6常开2常闭 AC/DC:24V、48V、110V、220V 0.25A、0.5A、1A、2A、4A
    ZJ3-2C/80中间继电器 8常开 AC/DC:24V、48V、110V、220V 0.25A、0.5A、1A、2A、4A
    ZJ3-3C/80中间继电器 8常开 AC/DC:24V、48V、110V、220V 0.25A、0.5A、1A、2A、4A
    ZJ3-4C/80中间继电器 8常开 AC/DC:24V、48V、110V、220V 0.25A、0.5A、1A、2A、4A

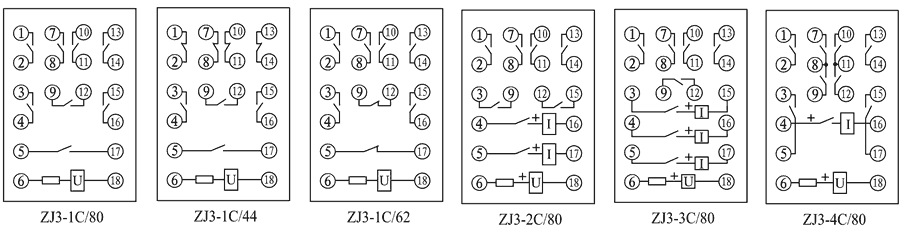

    接线图
    ZJ3-1C/62内部接线图
    ZJ3-1C/62技术参数
    额定参数
    额定工作电压 AC/DC:24V、48V、110V、220V
    额定工作电流 0.25A、0.5A、1A、2A、4A
    额定保持电流 0.25A、0.5A、1A、2A、4A
    返回值 >5%
    动作时间 <7ms
    功耗 <5W
    绝缘性能
    绝缘电阻 继电器外壳与外露带电端子之间用开路电压500V的兆欧表测量,绝缘电阻不小于10MΩ
    绝缘耐压 继电器外壳与外露带电端子之间能耐受2KV(有效值)50Hz试验电压,历时1分钟,无击穿或闪络现象
    环境条件
    环境温度 -15℃~55℃
    工作电压 不大于120%额定电压
    工作位置 任意
    周围磁场强度 小于0.5mT
    环境相对湿度 不大于90%
    大气压力 80~110KPa
    温度 -25℃~+70℃
    海拔高度 不大于2500 米
    主要特点

    ZJ3-1C/62阻燃壳体

    ZJ3-1C/62静态集成电路

    ZJ3-1C/62端子排接线

    ZJ3-1C/62导轨条安装

    导轨安装结构
    ZJ3-1C/62导轨安装结构外形尺寸
    ZJ3-1C/62凸出式固定结构
    ZJ3-1C/62凸出式固定安装结构
    ZJ3-1C/62凸出式插拔结构
    ZJ3-1C/62凸出式插拔安装结构
    ZJ3-1C/62嵌入式插拔结构
    ZJ3-1C/62嵌入式插拔安装结构
