DDP-202双位置中间继电器

文章类别：GLS型双位置中间继电器

文章概述

产品型号：DDP-202
额定电压：48V、110V、220V（AC/DC）
触点形式：2常开2转换
安装结构：导轨安装

产品分类

询价留言

文章详情
产品分类
相关文章

概述

DDP-202用于交直流操作的各种保护和自动控制的装置中，作为切换闭锁元件。DDP-202安装方式采用35mm导轨条安装，壳体为欧规壳体。而老式的双位置中间继电器一般采用凸出式固定结构、凸出式插拔结构、嵌入式插拔结构。这三种壳体的体积比较大，而且安装时需要在开关柜上要预先开孔，因为每个厂家的继电器的开孔尺寸大小不一样，往往在选型上出现偏差，就会导致孔位太大或者太小，而采用导轨安装的双位置中间继电器，只需要在开关柜内安装导轨条无需开孔并支持多个拼接。

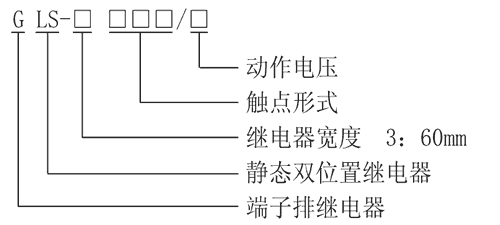

型号及含义

DDP-202采用进口双位置继电器组成，不需要繁琐的机械调整。具有安全可靠，并有分闸、合闸指示等特点。其分闸、合闸线圈由电流启动或电压启动，可方便地安装在各类导轨上。

DDP-202技术参数

额定参数
直流额定电压	24V、110V、220V可选
交流额定电压	24V、110V、220V、380V可选
动作电压	<70%额定电压
动作时间	<30ms
功耗	<6W
绝缘性能
绝缘电阻	继电器外壳与外露带电端子之间用开路电压500V的兆欧表测量，绝缘电阻不小于10MΩ
绝缘耐压	继电器外壳与外露带电端子之间能耐受2KV（有效值）50Hz试验电压，历时1分钟，无击穿或闪络现象
环境条件
环境温度	-15℃～55℃
工作电压	不大于120%额定电压
工作位置	任意
周围磁场强度	小于0.5mT
环境相对湿度	不大于90%
大气压力	80～110KPa
温度	-25℃～+70℃
海拔高度	不大于2500 米

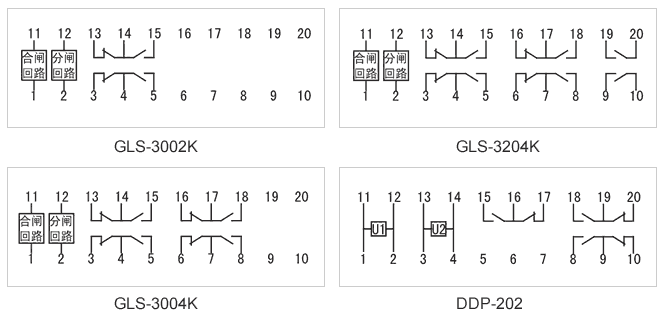

接线图

DDP-202触点形式及动作时间

型号	触点形式	动作时间	额定电压
GLS-3002K	2转换	<30ms	AC/DC：12V、48V、110V、220V
GLS-3204K	2常开4转换	<30ms	AC/DC：12V、48V、110V、220V
GLS-3004K	3常开4转换	<30ms	AC/DC：12V、48V、110V、220V
DDP-202	2常开2转换	<30ms	AC/DC：12V、48V、110V、220V
