EDP01B-RDI/DC110V大功率继电器

文章概述

产品型号：EDP01B-RDI/DC110V大功率继电器
工作电压：DC110V
触点形式：1常开1常闭
安装方式：导轨安装

概述

开关在无故障的情况下，易误动，严重影响了电力系统的稳定运行，EDP01B-RDI/DC110V大功率继电器主要解决直流一点接地、控制电缆过长和易产生电容电流放电、交流侵入控制回路等在干扰下易误动作问题。

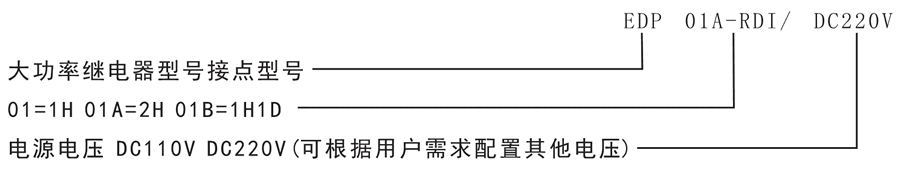

EDP01B-RDI/DC110V型号及含义

主要特点

●交流22OV侵入可靠不动。
●直流一点接地（50%)Un可靠不动。
●电容电流放电，可靠不动。
●电源反接可靠不动。
●导轨壳体安装和端子排接线，可直接安装在各种端子槽板上。

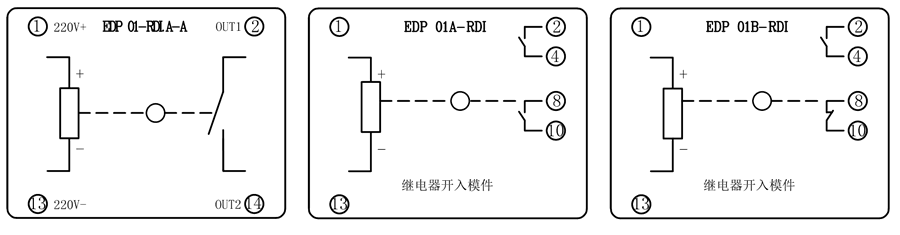

接线图

EDP01B-RDI/DC110V技术参数

额定参数
工作电源	DC110V、DC220V可选
启动电压	(0.55～0.7)Ue
输出接点	1常开、2常开、1常开1常闭
启动功率	≥5W(0.55)Ue
安装方式	导轨式安装
绝缘性能
绝缘电阻	继电器外壳与外露带电端子之间用开路电压500V的兆欧表测量，绝缘电阻不小于10MΩ
绝缘耐压	继电器外壳与外露带电端子之间能耐受2KV（有效值）50Hz试验电压，历时1分钟，无击穿或闪络现象
环境条件
环境温度	-25℃～55℃
工作电压	不大于120%额定电压
工作位置	任意
周围磁场强度	小于0.5mT
环境相对湿度	5%~95%
大气压力	86～106KPa
温度	-25℃～+70℃
海拔高度	不大于2500 米
