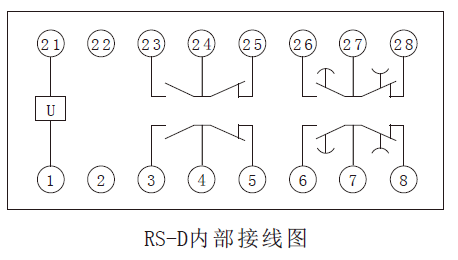

RS-D系列时间继电器用于电力系统二次回路继电保护及自动控制回路中，作为延时装置。我公司根据市场发展需要自行研发了D（导轨安装式）型壳体，此种类型壳体体积小，外型美观，可无限拼装，符合欧规标准。提高了安装密度，方便了接线可直接挂在开关柜内导轨条上。RS-D时间继电器为集成电路型继电器，具有精度高、功耗小、动作时间准确、整定直观方便、范围宽， 工作电源采用开关电源变换，交直流通用等特点。可替代电磁型时间继电器。
触点形式
2组转换瞬动、2组转换延时
延时范围
0.02~99.99S，极差0.01S；0.02S~999H
额定电压
AC/DC：110V，220V
触点容量
长期允许接通电流为5A（常规）
功率消耗
不大于2.5W（4.5VA）
安装方式
35mm导轨条安装
触点形式
1开1闭，2常开，2开1闭，2闭1开
整定范围
19~130V，85~265V，180~440V，极差1V
辅助电源
无需辅助电源
返回系数
过电压：0.85~0.95；低电压：1.02~1.12
安装结构
凸出式固定、凸出式插拔、嵌入式插拔
接线方式
凸出式前接线、凸出式后接线、板前/板后接线
触点形式
2付转换触点、3付转换触点
整定范围
1～99.9A，0.1～9.99A
返回系数
0.85～0.95
返回时间
不大于27ms
功率消耗
交流回路功耗小于0.5VA（交流额定值5A时）
安装方式
导轨安装
最小冲击动作值
直流电流：0.015A
最大冲击稳定值
直流电流：3.2A
稳定电压
DC：110V、220V
110V试验电阻
3K/10W~5K/10W
220V试验电阻
6K/20W~10K/20W
安装方式
凸出式插拔板后、板前接线；嵌入式板后、板前接线
