    首页> 产品中心>电力继电器>电压继电器

    联系我们

  • RWYII-D系列无辅源静态电压继电器
  • 所属类别：电压继电器

  • 触点形式

    2副转换触点

    整定范围

    1=19~130V，2=85~265V，极差1V

    过电压返回系数

    0.85~0.95

    低电压返回系数

    1.02~1.12

    触点容量

    长期允许接通电流为5A（常规）

    安装方式

    35mm导轨条安装

    我要询价留言

    选型手册下载

    • RWYII-D系列电压继电器概述

      RWYII-D系列电压继电器是在RWY-D的基础上进行升级的。体积更小、可无限拼装，可直接安装在开关柜的35mm导轨条上。采用无辅助电源集成电路设计，具有精度高、功耗小、动作时间短、返回系数高、整定直观方便、范围宽。且作为低电压继电器使用无抖动现象，可替代电磁型电压继电器。

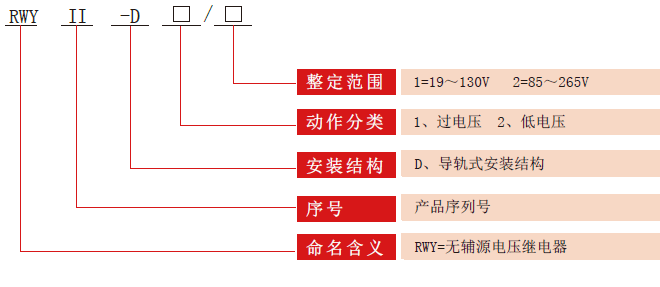

      RWYII-D系列电压继电器型号分类及含义
      RWYII-D电压继电器型号分类
      RWYII-D系列电压继电器技术参数

      触点形式

      2副转换触点

      整定范围

      1=19~130V，2=85~265V，极差1V

      过电压返回系数

      0.85~0.95

      低电压返回系数

      1.02~1.12

      触点容量

      长期允许接通电流为5A（常规）

      安装方式

      35mm导轨条安装

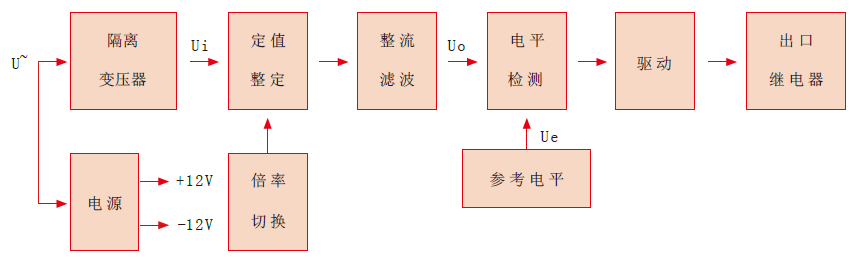

      RWYII-D电压继电器工作原理
      RWYII-D工作原理图
      RWYII-D继电器为静态继电器，采用进口集成电路构成；被测量的交流电压U~ 经隔离变压器降压后得到与被测电压成正比的电压Ui，经整定后进行整流，整流后脉冲电压经滤波器滤波，得到与Ui成正比的直流电压Uo，在电平检测中Uo与直流参考电压Ue进行比较，若直流电压Uo 低于参考电压，电平检测器输出正信号，驱动出口继电器，则本继电器处于动作状态。反之，不论是过电压继电器或是低电压继电器，若直流电压Uo高于参考电压Ue，电平检测器输出负信号继电器处于不动作状态。

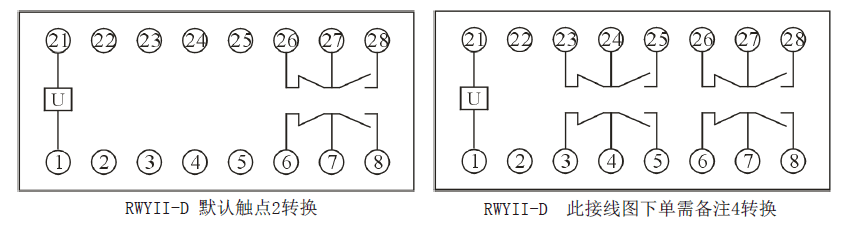

      内部接线图
      RWYII-D系列电压继电器内部接线图
      外形尺寸图
      RWYII-D电压继电器外形尺寸
