    首页> 产品中心>电力继电器>电流继电器

    联系我们

  • RL系列静态电流继电器
  • 所属类别：电流继电器

  • 触点形式

    1开1闭、2常开、2常闭

    整定范围

    0.1~9.99A（极差0.01A）；1~99.9A（极差0.1A）

    辅助电源

    AC/DC：85~265V

    返回系数

    0.85~0.95

    安装结构

    凸出式固定、凸出式插拔、嵌入式插拔

    接线方式

    凸出式前接线、凸出式后接线、板前/板后接线

    我要询价留言

    选型手册下载

    • RL系列电流继电器概述
      RL系列电流继电器用于发电机、变压器和输电线的过负荷和短路保护装置中作为启动元件。采用集成电路型继电器，具有精度高、功耗小、动作时间快，返回系数高、整定直观方便、范围宽等特点。提供直流辅助电源后可替代电磁型电流继电器。RL系列电流继电器根据安装结构分为：RL-10（凸出式固定结构）、RL-20（凸出式插拔结构）、RL-30（嵌入式插拔结构）分别替代 DL-10、DL-20、DL-30等系列电磁型电流继电器。RL系列电流继电器采用拨码开关整定电流值，整定范围为0.1-99.9A，改变整定值无需校验，整定范围宽，有利于用户压缩库存品种。 工作电源采用开关电源变换，85V～265V交直流通用，使用方便。

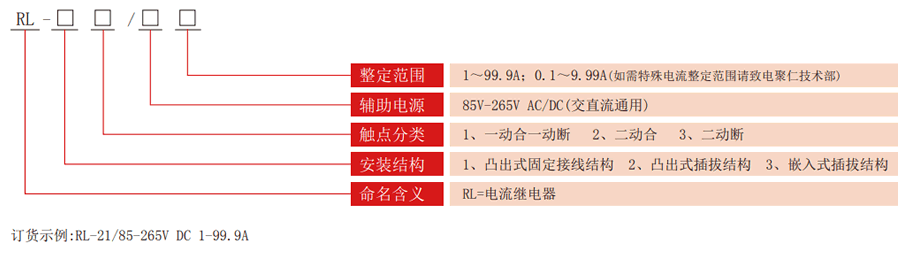

      RL系列电流继电器型号分类及含义
      RL系列电流继电器型号分类
      RL系列电流继电器技术参数

      触点形式

      1开1闭、2常开、2常闭

      整定范围

      0.1~9.99A（极差0.01A）；1~99.9A（极差0.1A）

      辅助电源

      AC/DC：85~265V

      返回系数

      0.85~0.95

      安装结构

      凸出式固定、凸出式插拔、嵌入式插拔

      接线方式

      凸出式前接线、凸出式后接线、板前/板后接线

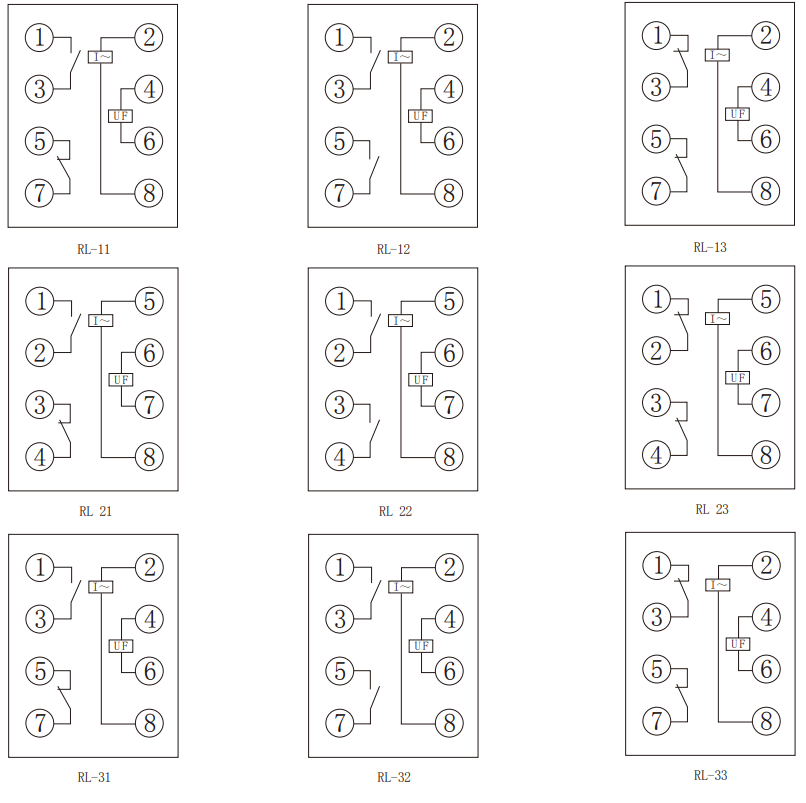

      内部接线图
      RL系列电流继电器内部接线图
      RL-10凸出式固定结构外形及接线方式
      RL-10凸出式固定结构外形及接线方式
      RL-20凸出式插拔结构外形及接线方式
      RL-20凸出式插拔结构外形及接线方式
      RL-30嵌入式插拔结构外形及接线方式
      RL-30嵌入式插拔结构外形及接线方式
