    首页> 产品中心>电力继电器>电流继电器

    联系我们

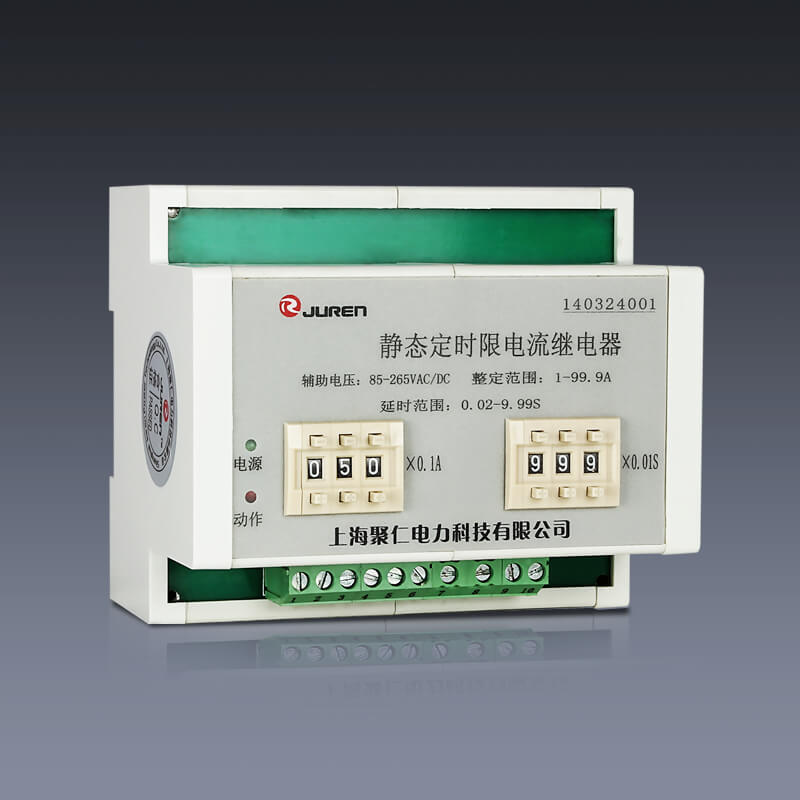

  • RL-DS系列定时限电流继电器
  • 所属类别：电流继电器

  • 触点形式

    2副转换延时触点

    整定范围

    0.1~9.99A（极差0.01A）；1~99.9A（极差0.1A）

    延时范围

    0.02~9.99S（极差0.01S）；0.1~99.9S（极差0.1S）

    辅助电源

    AC/DC：85~265V

    返回系数

    0.85~0.95

    触点容量

    长期允许接通电流为5A（常规）

    我要询价留言

    选型手册下载

    • RL-DS系列定时限电流继电器概述
      RL-DS系列定时限电流继电器用于电动机、发电机、变压器和输电线路中，作为电力系统交流回路的过电流保护或过负、短路的启动元件，给出报警信号或切除故障。RL-DS系列继电器是复合继电器，复合了一个电流继电器，一个时间继电器。采用进口集成电路进行运算比较和延时，数码整定电流和延时分别用三位拨码开关整定。具有整定范围宽、级差小、整定方便又直观、精度高、误差小、无需校验、动作速度快、返回系数高、功耗低等特点。辅助电源采用开关电源变换，交直流通用，工作电压范围大，接线简单，可以卡在35mm标准导轨上方便安装。
      RL-DS系列定时限电流继电器型号分类及含义
      RL-DS系列定时限电流继电器型号分类
      RL-DS系列定时限电流继电器技术参数

      触点形式

      2副转换延时触点

      整定范围

      0.1~9.99A（极差0.01A）；1~99.9A（极差0.1A）

      延时范围

      0.02~9.99S（极差0.01S）；0.1~99.9S（极差0.1S）

      辅助电源

      AC/DC：85~265V

      返回系数

      0.85~0.95

      触点容量

      长期允许接通电流为5A（常规）

      内部接线图
      RL-DS系列定时限电流继电器内部接线图
      外形尺寸图
      RL-DS系列定时限电流继电器尺寸图
