  • RZY-D静态中间继电器
  • 所属类别:中间继电器
  • 触点形式

    4转换、4开4闭、6转换

    触点容量

    长期允许接通电流为5A(常规)

    AC电压范围

    110V、220V、380V

    DC电压范围

    12V、24V、48V、110V、220V

    壳体宽度

    60mm,105mm(8转换)

    安装方式

    35mm导轨安装

    我要询价留言

    选型手册下载

    • RZY-D系列中间继电器概述
      RZY-D继电器用于各种保护和自动控制线路中作为辅助继电器,以增加接点的数量及接点容量。是电力系统老式电磁式中间继电器更新的理想产品。RZY-D、RZY2-D系列中间继电器是采用导轨式安装结构,体积小,安装方便。其导轨安装壳体结构分为单节导轨和双节(8转换)。

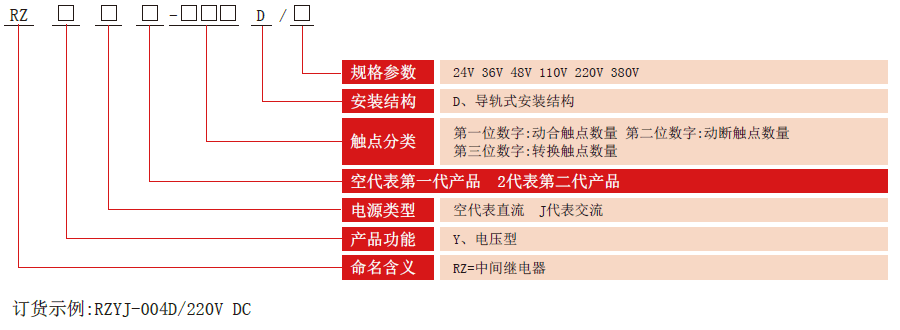

      RZY-D系列型号分类及含义
      RZY-D系列中间继电器型号分类
      RZY-D系列中间继电器技术参数

      触点形式

      4转换、4开4闭、6转换

      触点容量

      长期允许接通电流为5A(常规)

      AC电压范围

      110V、220V、380V

      DC电压范围

      12V、24V、48V、110V、220V

      直流动作电压

      不大于额定电压70%

      交流动作电压

      不大于额定电压80%

      直流动作时间

      大不于15ms

      直流返回时间

      大不于15ms

      交流动作时间

      大不于25ms

      交流返回时间

      大不于25ms

      壳体宽度

      60mm,105mm(8转换)

      安装方式

      35mm导轨安装

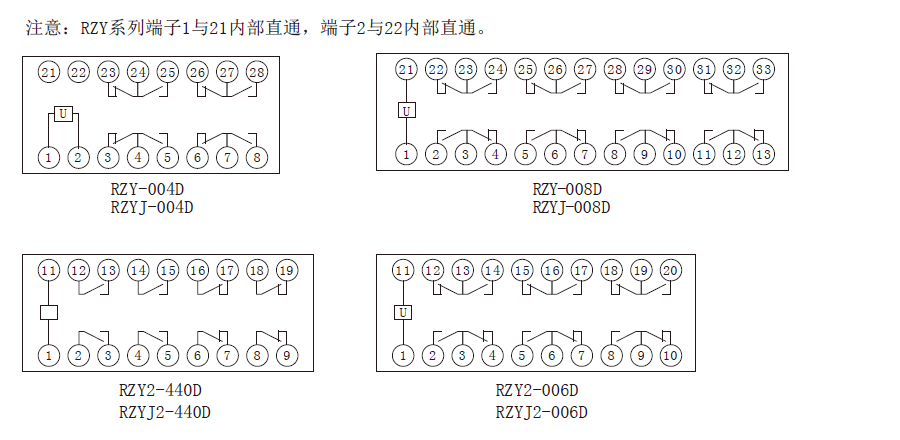

      内部接线图
      RZY-D系列中间间继电器内部接线图
      单节壳体尺寸
      RZY-004D中间继电器尺寸
      双节壳体尺寸
      RZY-008D中间继电器尺寸
